Basicamente é constituída de um quadro de INOX com uma tela filtrante de perfis de arame em forma de V. Na entrada do efluente no equipamento existe uma caixa de transbordo. Essa caixa recebe o efluente bruto, diminui a turbulência e dá a vazão correta do líquido, despejando-o sobre o elemento filtrante.
A parte líquida do efluente passa pela tela e é captado por uma bandeja posicionada na parte inferior do equipamento. Os sólidos ficam retidos na tela, que é construída com uma curvatura. Esse detalhe de construção faz com que os resíduos sejam eliminados lentamente até a calha de sólidos.
Peneira Estática

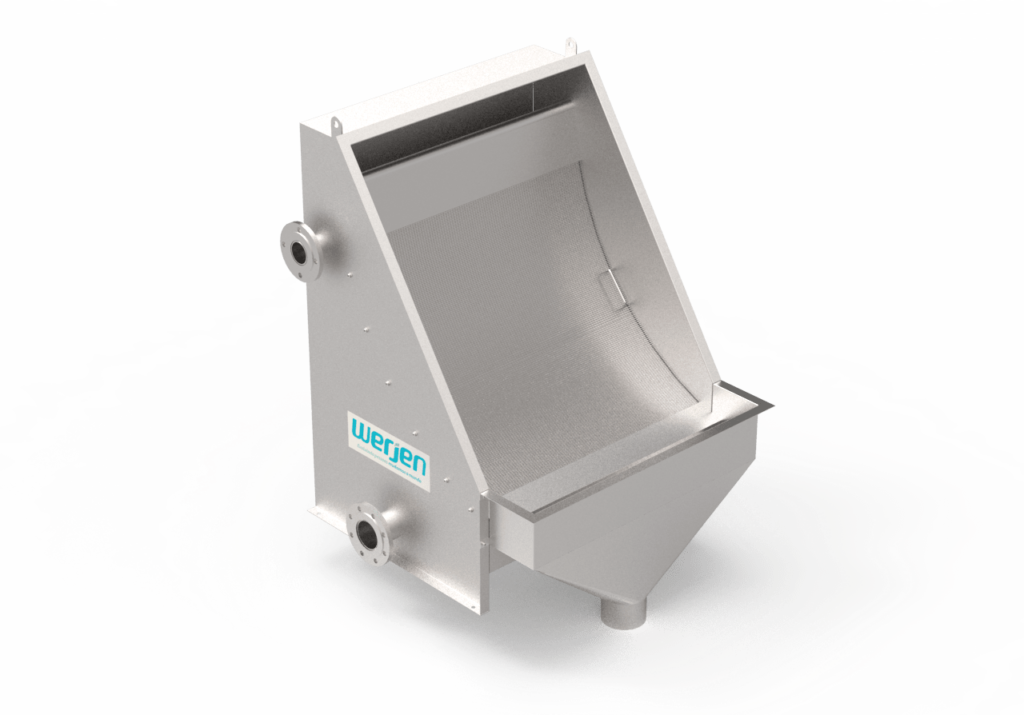

Peneira Estática Werjen
A peneira hidrodinâmica ou mais conhecida como peneira estática, se difere dos demais modelos devido a sua construção simplificada, como não possui motor e partes móveis não é necessário o uso de energia elétrica. Atualmente é um dos modelos mais utilizados, devido ao custo versus benefício que proporciona.
A peneira estática não possui componentes móveis, utilizados para limpeza da grade, o que exige uma atenção especial do operador para evitar o acúmulo de matéria sólida sobre a tela, o que prejudicaria a filtração. Também não possui motor, o que elimina custos com energia elétrica.
Como funciona?
Modelos de peneiras estáticas
Todas as peneiras estáticas fabricadas pela Werjen são 100% produzidas em aço inox 304, o que garante um produto durável e com baixa manutenção. Possuem sistema de remoção da tela para limpeza, se necessário.
Como opcional, existem os bocais de alimentação BSP ou Flange, Laterais ou Posteriores, Funil de Sólidos e Caixa de Coleta
Aplicações
As peneiras estáticas podem ser utilizadas no tratamento de efluentes industriais, sanitários, indústrias alimentícias, de bebidas, cervejarias, curtumes, frigoríficos, indústrias têxteis, matadouro, indústria de papel, celulose, laticínios, etc.
Vantagens das peneiras estáticas Werjen
⦁ Caixa metálica em Aço INOX 304
⦁ Malha filtrante, Tela em INOX 304
⦁ Demais componentes em INOX 304
⦁ Tela com sistema de remoção e alça
⦁ Bacia de transbordo
⦁ Funil de sólidos
⦁ Bocais BSP ou Flange
⦁ Acabamento escovado
⦁ Abertura posterior para limpeza
⦁ Olhal de içamento
⦁ Espera para fixação
⦁ Simplicidade operacional

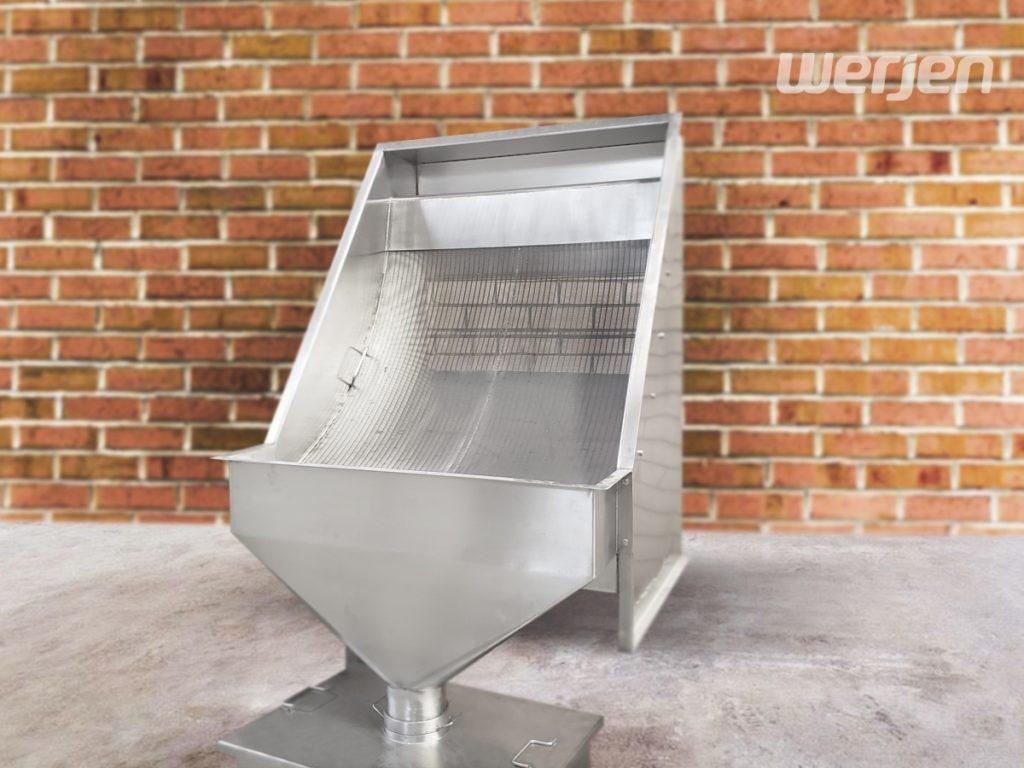

Galeria de fotos
Anterior
Próximo
Saiba mais sobre peneiras
O que faz uma peneira?
Atualmente é indispensável que toda Estação de Tratamento possua um dispositivo que evite o entupimento das tubulações e bombas, permitindo uma operação automática e contínua, que atenda as normativas de segurança e que não seja necessária operação manual para limpeza.
Onde utilizar uma peneira na estação de tratamento?
As peneiras são utilizadas no pré-tratamento de efluentes ou na captação de estações de tratamento de água. A finalidade das peneiras é a retenção de sólidos finos ou grosseiros, separando-os do meio líquido. Fundamental para garantir o bom funcionamento de todos os equipamentos da Estação, muitos não dão a devida importância para este produto, porém ele tem funcionamento extremamente simples e pode evitar manutenções desnecessárias.
As peneiras devem desempenhar seu papel principal de forma contínua e estável, por isso precisam ser projetadas para a característica específica do efluente ou captação de água em que operarem. Por normativas, devem ser estáveis e seguras, e suas falhas podem parar todo o processo de tratamento.
Elas evitam principalmente o entupimento e obstruções das bombas e tubulações de um sistema, além de reduzirem a manutenção dos periféricos posteriores.
Como é o funcionamento de uma peneira?
Independentemente do tipo de peneira, a função básica é a remoção de partículas sólidas do meio líquido. Para isso é utilizado o que chamamos de elemento filtrante. Trata-se de uma espécie de tela com ranhuras ou aberturas que permitem a passagem da água e retenção da partícula sólida.
Nas peneiras, o efluente bruto é despejado sobre a tela. O tipo de tela, bem como a maneira como ocorre o despejo varia conforme a necessidade, e naturalmente, o líquido passa pelos orifícios da tela, que retém as partículas sólidas.
As peneiras são projetadas para as características específicas do material a ser filtrado, são estáveis e seguras. A tela da peneira ou elemento filtrante possui diversas opções de abertura de malha para as mais diversas aplicações e vazões de cada processo.Para um resultado positivo no tratamento do efluente, as etapas preliminares devem ser satisfatórias. O gradeamento é um processo indispensável em qualquer estação, mas essa não é a realidade na maioria dos casos.
Elemento Filtrante
O elemento filtrante requer uma atenção especial na sua construção, pois ele será definido de acordo com as características do efluente e tipo de peneira que será utilizada. Afinal é ele que será responsável por receber toda a carga do efluente e efetuar a separação.
Os elementos filtrantes são construídos em formatos cilíndricos e após planificação, recebem a curvatura conforme necessidade de aplicação. Olhando de perto é possível perceber que esses componentes são feitos com perfis trapezoidais em “V” posicionados e soldados por meio da fusão de solda de indução, milimetricamente espaçados cuja abertura define a aplicação e as dimensões das partículas retidas.
Esses componentes oferecem uma superfície plana e lisa de modo que as partículas mantenham somente dois pontos de contato e o fluxo passe facilmente através da tela, diminuindo a taxa de obstrução.
Evolução das Peneiras
Como mencionado anteriormente, as peneiras são itens considerados simples dentro do sistema de uma Estação de Tratamento, mas geralmente consomem muito tempo da operação e recursos de manutenção. Nos dias de hoje, esses problemas não deveriam mais ser uma preocupação.
As peneiras também evoluíram! Hoje em dia é possível garantir uma higienização contínua, independente do material filtrado, com o mínimo de intervenção humana. A escolha do tipo de peneira, optando pelo modelo adequado já resolve parte dos problemas, e depois, automatizando os sistemas de limpeza necessários para o processo, é garantia de um processo mais rápido e inteligente.
A evolução também se dá quando se pensa na segurança, o atendimento à todas as normas é fundamental.
Os projetos mais inteligente também levam em conta o consumo de água, além da manutenção, consumo de energia e mão de obra técnica.
Tudo pensado para evitar falhas que podem parar todo o processo de tratamento e consequentemente o fluxo de produção da empresa.
Vantagens das Peneiras 4.0 Werjen
As Peneiras 4.0 da Werjen são sinônimo de evolução inteligente. Garantem higienização contínua, independente do material filtrado e com o mínimo de intervenção humana. Há vários modelos de peneiras, mas todas possuem as seguintes vantagens:
⦁ Construção em Aço inox
⦁ Tampa conforme NR12
⦁ Sensor de tampa
⦁ Temporizador para limpeza
⦁ Sistemas de higienização
⦁ Malha filtrante em Aço Inox
⦁ Automatizadas
